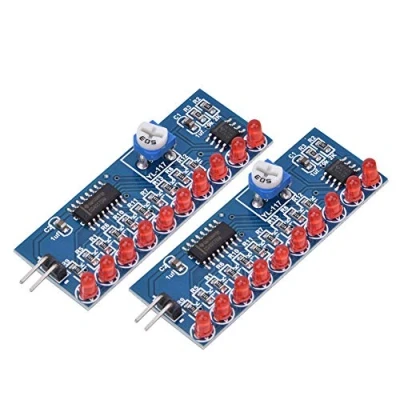

2 pièces NE555 + CD4017 LED Chaser Module de lumière à circulation d'eau Kit bricolage circuit électronique, composé d' génération d'horloge et

Principalement composé d' circuit de génération d'horloge et d' circuit de compteur décimal. Le multivibrateur auto-excité avec NE555 comme noyau, le bloc d'alimentation le condensateur C1 à R2, R3, R4. Lorsque C1 commence à se , la broche 2 du NE555 est toujours au niveau bas, donc la broche de sortie 3 est au niveau haut. Lorsque l'alimentation est chargée sur le Le temps de est: 0,695 (R2 + R3 + R4) C1, le temps de décharge est: 0,695 (R4 + R3) C1, le R4 peut être ajusté pour contrôler la fréquence de sortie de l'oscillateur, et le d'oscillation d'horloge de NE555 est ajouté en continu à la 14e broche du CD4017 Dix LED sont connectées aux 10 sorties du CD4017. Lorsque les 10 sorties du CD4017 génèrent alternativement niveau élevé sous l'action du d'horloge, D1 - D10 sont séquentiellement illuminés pour former effet de lumière d'eau. Ajustez le R4 pour régler la vitesse d'écoulement de la lumière LED.
