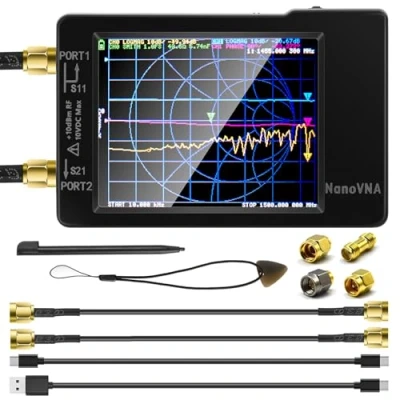

AURSINC Nanovna H Analyseur réseau vectoriel 10 kHz 1,5 GHz HF VHF UHF d'antenne Mesure des paramètres S, Rapport d'onde Stationnaire de Tension, Retard, Table Smith Version REV3.5

[Mise à niveau NanoVNA-H version 3.7] L'analyseur de réseau vectoriel AURSINC NanoVNA-H conçu par Hugen couvre une plage de fréquence de 10 KHz à 1,5 GHz et est équipé d'un écran tactile LCD de 2,8 pouces. Il convient bien aux ingénieurs électroniques, amateurs de radio et passionnés de bricolage, pouvant être utilisé pour les essais d'antennes, le contrôle de câbles et la conception de circuits RF, et peut aider à vérifier la résonance d'antenne ainsi que les valeurs de ROS [Algorithme et dynamique améliorés] Cet algorithme de fréquence optimisé utilise l'extension harmonique de la puce SI5351, permettant d'atteindre une fréquence de mesure maximale de 1,5 GHz. Sa plage dynamique est supérieure à 70 dB entre 50 KHz et 300 MHz, supérieure à 60 dB entre 300 MHz et 900 MHz, et supérieure à 40 dB entre 900 MHz et 1,5 GHz. Il peut convenir aux mesures courantes dans des environnements avec des interférences ordinaires [Fonction de mesure TX/RX] La méthode TX/RX permet de mesurer l'ensemble des paramètres S11 et S21 de vos antennes et circuits. Le niveau de sortie CH0 ajusté à 0 dBm contribue à améliorer la stabilité des mesures de réflexion, pour des résultats plus fiables dans vos projets RF. Il est compatible avec la plupart des téléphones Android et les ordinateurs Windows [Compatibilité PC et Android] L'analyseur est compatible avec les téléphones Android et les ordinateurs Windows. Vous pouvez utiliser le logiciel NanoVNA Saver pour connecter l'appareil, exporter des fichiers Touchstone (SNP) et les utiliser dans des logiciels de conception radio. Il prend également en charge la fonction d'analyse du domaine temporel (TDR) pour des diagnostics complets [Logiciel et matériel open source] Le NanoVNA-H est majoritairement open source. Les utilisateurs peuvent modifier, étendre et personnaliser les conceptions matérielles et logicielles selon leurs besoins, pour des projets personnels ou commerciaux [Accessoires complets prêts à l'emploi] Le colis inclut l'analyseur NanoVNA-H avec batterie 650 mAh, 2 câbles RF SMA mâle à mâle RG174 de 30 cm, un kit d'étalonnage SMA, un connecteur SMA femelle à femelle, des câbles USB Type-C, une lanière, un stylet tactile et un boîtier ABS. Tous les accessoires nécessaires sont inclus pour commencer vos mesures immédiatement
