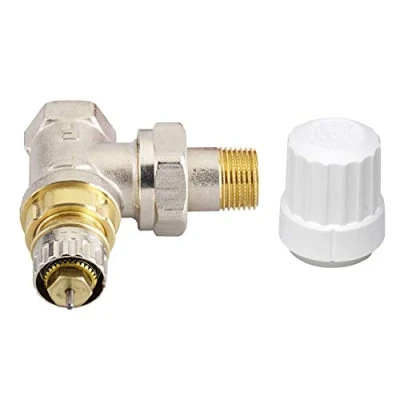

Danfoss Corps thermostatique équerre F 3/8 RA N

Le corps de vanne RA-N est une solution idéale pour les installations de chauffage à eau chaude à deux tuyaux équipées d'une pompe de circulation. Conçu pour offrir un rendement optimal, ce corps de vanne se marie parfaitement avec les têtes thermostatiques de la série Danfoss RA 2000 et RAE, ainsi qu'avec les actionneurs thermorégulateurs de type TWA. Sa conception à débits normal et son préréglage simple, sans nécessiter d'outils, rendent son installation et son utilisation particulièrement pratiques.

Caractéristiques techniques

Les corps de vanne RA-N sont disponibles en différentes tailles :

• RA-N DN 10 : kv = 0,04 - 0,56 m³/h
• RA-N DN 15 : kv = 0,04 - 0,73 m³/h
• RA-N DN 20/25 : kv = 0,10 - 1,04 m³/h

Les capuchons de protection des vannes RA-N présentent une différence significative par rapport aux autres modèles Danfoss : ils sont équipés de vis de contrôle rouges, permettant un réglage facile et fiable. Grâce à leur conformité avec les normes européennes EN 215-1 (DIN) et HD 1215-2, les corps de vanne RA-N assurent une installation sécurisée et de qualité.

Remplacement et maintenance

La conception du joint torique permet son remplacement direct sous la pression du système, ce qui simplifie considérablement l'entretien. De plus, pour éviter la formation de dépôts calcaires et la corrosion, il est essentiel que la composition de l'eau de chauffage respecte la norme VDI 2035.

Réglage de la vanne

Le réglage de base des corps de vanne RA-N peut être effectué facilement. Pour ajuster la vanne :

• Retirez le couvercle ou la tête thermostatique.
• Soulevez la bague de réglage.
• Tournez la bague dans le sens inverse des aiguilles d'une montre pour atteindre la valeur souhaitée, en vous référant à l'échelle de réglage.
• Assurez-vous que le repère est orienté vers le raccordement de l'appareil de chauffage.

Les réglages peuvent être effectués par pas de 0,5 entre 1 et 7, et en position N, le réglage de base est annulé, permettant ainsi un rinçage. Les valeurs de réglage dans la zone hachurée ne sont pas autorisées. De plus, un verrouillage antivol de la tête thermostatique empêche toute modification non autorisée du réglage initial.

Application

Les corps de vanne RA-N sont conçus pour une pression d’essai maximale de 16 bar et une pression de service de 10 bar, avec une température de départ atteignant 120 °C. Ce type de vanne est parfaitement adapté aux systèmes à deux tuyaux, garantissant une efficacité énergétique, un fonctionnement silencieux et un confort amélioré.

La mise en place des vannes de radiateur RA-N assure ainsi une installation efficace et optimale de votre système de chauffage, contribuant à des économies d’énergie substantielles tout en maintenant un confort de chaleur agréable dans votre espace de vie.
