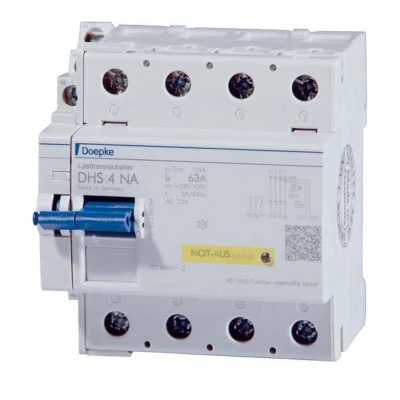

DOEPKE DHS4 063NA Interrupteur sectionneur avec arrêt d'urgence (9900009)

@@@2dDoJo8B7LLICdS9clKTQNauCIucg5A4@@@ Interrupteur principal DHS 4-063 NA Fabricant:Doepke Désignation:Interrupteur principal avec fonction d'arrêt d'urgence Type:DHS 4-063 NA Version comme interrupteur principal:non Version comme interrupteur de maintenance/réparation:non Version comme interrupteur de sécurité:non Version comme dispositif d'arrêt d'urgence:oui Version comme inverseur:non Nombre d'interrupteurs:1 Puissance maxi. Tension assignée d'emploi Ue pour AC:400 V Tension assignée d'emploi:230...400 V Courant permanent assigné Iu:63 A Courant permanent assigné pour AC-23, 400 V:0 A Courant permanent assigné pour AC-21, 400 V:63 A Puissance de fonctionnement assignée pour AC-3, 400 V:0 kW Résistance assignée au courant de courte durée Icw:10 kA Puissance de coupure à 400 V:29,69999999 kW Courant de court-circuit assigné conditionnel Iq:10 kA Nombre de pôles:4 Nombre de contacts auxiliaires en tant qu'inverseurs:1 Entraînement à moteur en option:non Entraînement à moteur intégré:non Déclencheur de tension en option:non Type d'appareil:appareil complet dans un boîtier Convient pour une fixation au sol:non Convient pour fixation frontale 4 trous:non Convient pour fixation frontale centrale:non Convient pour montage en distributeur:oui Convient pour montage intermédiaire:non Verrouillable:oui Type de raccordement circuit principal:raccordement vissé Avec câblage prémonté:non Degré de protection (IP), face avant:IP20 Degré de protection (NEMA):1 Largeur:81 mm Hauteur:85 mm Profondeur:75 mm Largeur en unités de division:4,5 Interrupteur principal Doepke DHS 4-063 NA : plus de détails Les interrupteurs-sectionneurs à charge ou les interrupteurs-sectionneurs à charge sont conçus pour être utilisés dans des environnementsindustriels. Les interrupteurs principaux séparent complètement et sur tous les pôles les consommateurs électriques ou les parties de l'installation de l'alimentation électrique. Ils commutent également en charge ou en surcharge. Ils sont utilisés pour la déconnexion en vue de travaux de maintenance et pour la protection des installations. Les appareils de la série DHS 4 sont des interrupteurs-sectionneurs ou des interrupteurs principaux en version quadripolaire dont le contact N est enclenché en avance et déclenché en retard. Grâce à leur conception, ils s'intègrent parfaitement dans l'esthétique des disjoncteurs différentiels DFS. Les DHS avec fonction d'arrêt d'urgence permettent de raccorder un dispositif d'arrêt d'urgence, comme un bouton-poussoir par exemple. Une LED intégrée signale le déclenchement par un élément d'actionnement ou par une rupture de fil. Une remise en marche est empêchée jusqu'àqu'il y soit remédié. Caractéristiques : avec fonction d'ARRÊT D'URGENCE pour le déclenchement ou la coupure au moyen d'éléments d'actionnement Surveillance de la fonction d'ARRÊT D'URGENCE en cas de rupture de fil et signalisation par une LED en cas de panne de courant, la fonction d'ARRÊT D'URGENCE n'entraîne aucun déclenchement Résistance élevée aux courts-circuits et pouvoir de coupure élevé Bornes à double étage des deux côtés pour conducteurs de grande section et jeux de barres Indication de la position de commutation Type de montage : fixation rapide sur rail Alimentation par le haut Position de montage indifférente Domaines d'utilisation : particulièrement adapté à l'utilisation dans des distributions principales dans des alimentations électriques très étendues, par ex. Par ex. pour les campings, les ports de plaisance, les colonies de jardins familiaux, les places d'exposition, etc : Conformément à la norme EN 60947-3, les interrupteurs-sectionneurs combinent la fonction d'un interrupteur de charge qui, dans les conditions de fonctionnement, peut enclencher, conduire et couper un courant (y compris une surcharge opérationnelle définie), ainsi que la fonction d'un sectionneur qui, à l'état déclenché, assure une séparation sûre grâce à une distance de contact suffisante. La DHS 4 fournit une tension FELV pour le circuit d'arrêt d'urgence. C'est pourquoi le circuit d'arrêt d'urgence doit être dimensionné pour une tension de 230 VAC. DOEPKE DHS4-063NA Interrupteur-sectionneur avec arrêt d'urgence (9900009)
