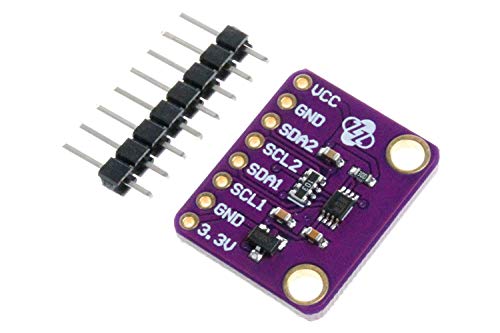

DollaTek PCA9306 Module convertisseur de Niveau Tension Bus IIC bidirectionnel et SMBus

Le dispositif PCA9306 permet une conversion de tension bidirectionnelle entre 1,2 V et 5 V, sans utiliser de broche de direction. La faible résistance à l'état passant (RON) du commutateur permet d'établir des connexions avec un délai de propagation minimal. Lorsque EN est élevé, le commutateur de traduction est activé et les E / S SCL1 et SDA1 sont respectivement connectées aux E / S SCL2 et SDA2, permettant ainsi un flux de données bidirectionnel entre les ports. Lorsque EN est bas, le commutateur de traduction est désactivé et un état haute impédance existe entre les ports. En plus de la conversion de tension, le périphérique PCA9306 peut être utilisé pour isoler un bus de 400 kHz d'un bus de 100 kHz en contrôlant la broche EN et en déconnectant le bus plus lent pendant la communication en mode rapide. Temps de propagation maximal inférieur à 1,5 ns pour prendre en charge le mode standard et; Périphériques de bus I2C en mode rapide et plusieurs maîtres
