FTS14EM Eltako bus RS485 Système de commande profilé

Kaufland

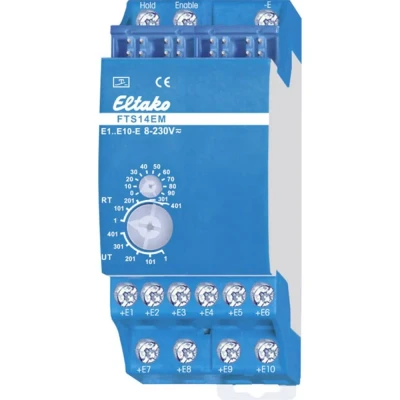

Module d'entrée de poussoir Eltako FTS14EM Fabricant:Eltako Désignation:Module d'entrée de poussoir f. Bus RS485 Type:FTS14EM Système de busKNX:non Système de busKNX-radio:non Système de busradio:oui Système de busLON:non Système de busPowernet:non Autres systèmes de bus:autres Radio bidirectionnelle:oui Type de montage:REG Largeur en unités de division:2 Nombre de points d'actionnement:10 Type de fixation:fixation par serrage Degré de protection (IP):IP20 Module d'entrée de poussoirs Eltako FTS14EM : autres détails Perte en attente de seulement 0,1 Watt. Appareil modulaire pour montage en ligne sur rail DIN-EN 60715 TH35. 2 modules = 36mm de largeur, 58mm de profondeur. Raccordement au bus RS485 Eltako. Câblage transversal du bus et de l'alimentation avec des ponts enfichables. Fonctionnement en combinaison avec FAM14 ou FTS14KS..+E10/-E séparées galvaniquement de la tension d'alimentation..230V UC. ex. 0x70). Chaque FTS14EM peut être réglé sur le commutateur rotatif inférieur soit sur UT (= poussoir universel) soit sur RT (= poussoir de direction). Lorsque le contact est ouvert, le télégramme Fenêtre ouverte est généré. Comme pour les sondes radio FTK, le télégramme d'état est répété toutes les 15 minutes. Si le contact est ouvert, le télégramme Aucun mouvement est généré. Comme pour les sondes radio FBH, le télégramme d'état est répété toutes les 15 minutes. Chaque télégramme d'une entrée de contact doit être éduqué avec un numéro d'identification (ID) dans un ou plusieurs actionneurs conformément à leur mode d'emploi. Le commutateur rotatif inférieur détermine le groupe auquel appartient un FTS14EM. Le commutateur rotatif supérieur (0..90) permet de régler l'ID au sein d'un groupe. La plage d'ID au sein d'un groupe résulte de la combinaison des commutateurs rotatifs inférieur et supérieur et doit être réglée différemment sur chaque FTS14EM. Un maximum de 10 FTS14EM forment un groupe. Au total, il est donc possible d'avoir au maximum 50 FTS14EM avec 500 boutons-poussoirs ou contacts dans un bus RS485. Pour générer les télégrammes d'apprentissage nécessaires à l'apprentissage dans les actionneurs, il faut sélectionner le groupe souhaité sur le commutateur rotatif supérieur et inférieur. Pour les boutons-poussoirs dans la zone UT ou RT ou pour les contacts porte/fenêtre et les détecteurs de mouvement dans la zone RT. En fonctionnement, le même groupe doit ensuite être sélectionné dans la zone UT ou RT pour les boutons-poussoirs ou UT pour les contacts porte/fenêtre et les détecteurs de mouvement. La LED sous le commutateur rotatif supérieur clignote brièvement lorsqu'un contact raccordé est fermé. Comme le FAM14 dispose d'une alimentation à découpage intégrée, cette installation ne nécessite pas le FTS14KS pour l'alimentation électrique. L'état des actionneurs peut ainsi être affiché et modifié. La connexion des bornes HOLD de tous les appareils régule l'accès au bus et évite les collisions. Avec le module de sortie radio FTS14FA en option, les télégrammes du FTS14EM peuvent aussi être envoyés dans le système Eltako radio pour bâtiments. Caractéristiques principales Fonctions Type de module numérique Détection de signaux Entrée Nombre de canaux 10 canaux Couleur du produit Bleu Énergie Tension d'entrée maximale 230 V Poids et dimensions Largeur 36 mm Profondeur 58 mm

Conrad

Module d'entrée pour le bus RS485 Eltako, 10 entrées de commande pour tension de commande universelle. Perte en veille seulement 0,1 watt. Connexion au bus RS485 Eltako. Câblage transversal bus et...
