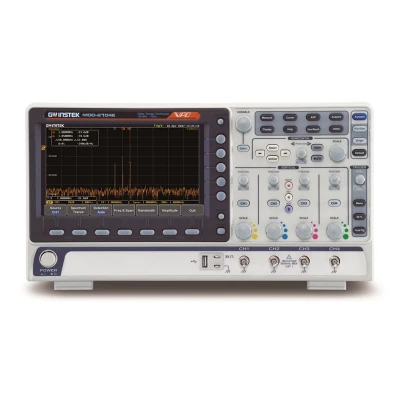

GW Instek MDO-2204EX Oscilloscope

Le MDO-2204EX de GW Instek est un oscilloscope avec 4 voies et la version avec 200 MHz de la série MDO-2000EX. La série est composée d'oscilloscopes MD (Mixed Domain) (1) avec un analyseur de spectre intégré (2) et un générateur de fonctions arbitraires à deux voies de 25 MHz (3). De plus, ces oscilloscopes disposent d'un multimètre de 5 000 points (4) et d'une double alimentation électrique de 5 V / 1 A (5) pour les applications IOT. Analyseur de spectre L'analyseur de spectre intégré du MDO-2000EX fonctionne du courant continu jusqu'à 500 MHz. Cela permet d'analyser le domaine des fréquences sonores et des vibrations. L'axe horizontal indique les fréquences et l'axe vertical indique le niveau en dB. L'analyseur de spectre intégré est très rapide. Vous pouvez le régler comme vous avez l'habitude de le faire avec un analyseur de spectre complet. Générateur de fonction Le générateur de fonction de 25 MHz vous permet de créer vous-même toutes les formes d'ondes souhaitées. Analyse de l'affichage de la fréquence GW Instek met gratuitement à votre disposition un logiciel d'analyse de la réponse en fréquence, permettant à votre oscilloscope MDO-2000E d'afficher la réponse en fréquence (diagramme de Bode) d'un circuit. La gamme de fréquences de ce diagramme s'étend de 20 Hz à 25 MHz et il est possible de sélectionner jusqu'à 90 points de test par décennie. Ce logiciel peut être téléchargé sur le site web de GW Instek.. MDO-2204EG Si vous n'avez pas besoin d'un DMM ou d'une alimentation électrique dans votre oscilloscope, le modèles MDO-2204EG constituent une bonne alternative. Vidéo Voir une démonstration de la série MDO-2000EX . Modèles Les oscilloscopes de la série MDO-2000EX ne diffèrent que par la bande passante et les voies. ModèleBande passanteVoiesPrix MDO-2072EX 70 MHz 2 {{widget type="productwidget/price" id_path="product/1817"}} MDO-2074EX 70 MHz 4 {{widget type="productwidget/price" id_path="product/1818"}} MDO-2102EX 100 MHz 2 {{widget type="productwidget/price" id_path="product/1819"}} MDO-2104EX 100 MHz 4 {{widget type="productwidget/price" id_path="product/1820"}} MDO-2202EX 200 MHz 2 {{widget type="productwidget/price" id_path="product/1822"}} MDO-2204EX 200 MHz 4 {{widget type="productwidget/price" id_path="product/1821"}} Spécifications Fréquence d'échantillonnage 1 GSa/s par voie Profondeur de mémoire 10 Mpts Taux de capture de la forme d'onde Un maximum de 120 000 wfms/s Types de déclencheurs Front, largeur d'impulsion, vidéo, cycle d'impulsion, montée et descente (pente), alternance, temporisation, délai d'attente, délai de temporisation, bus Mathématiques des formes d'onde Ajouter, soustraire, multiplier, diviser, min/max, racine, carré, abs, inverse, dérivé, intégral, LPF Échelle verticale 1 mV/div - 10 V/div Échelle horizontale 1 ns/div ~ 100 s/div Spécifications de l'analyseur de spectre Gamme de fréquenceCC - 500 MHz Portée1 kHz - 500 MHz Niveau de bruit< ; -90 dBM minimal Fenêtres FFTHanning, Rectangulaire, Hamming, Blackman Spécifications du générateur de fonction Voies2 Fréquence d'échantillonnage200 MSa/s Fréquencejusqu'à 25 MHz Formes d'ondeSinus, carré, impulsion, rampe, CC, bruit, Sinc, gaussien, Lorentz, montée exponentielle, chute exponentielle, haversine, cardiaque Écran Écran couleur TFT LCD WVGA de 8 pouces (800 x 480 pixels) Connectivité Hôte et dispositif USB 2.0, Ethernet (RJ45) et Go-NoGo BNC Dimensions 384 x 208 x 127,3 mm Poids 3 kg Accessoires Les oscilloscopes de la série MDO-2000E de GW Instek sont fournis avec : Câble d'alimentation Mode d’emploi CD contenant les instructions d'utilisation et de programmation Certificat d'étalonnage Sonde passive (1 par voie) x2 Câbles BNC à BNC Pinces crocodiles GTL-105A Fiches bananes GTL-207 TéléchargementsMDO-2000E datasheet (1.38 MB)Télécharger MDO-2000E spectrum analyser presentation (2.6 MB)Télécharger MDO 2000E series manual (12.9 MB)Télécharger DTC sample (126.04 KB)Télécharger
