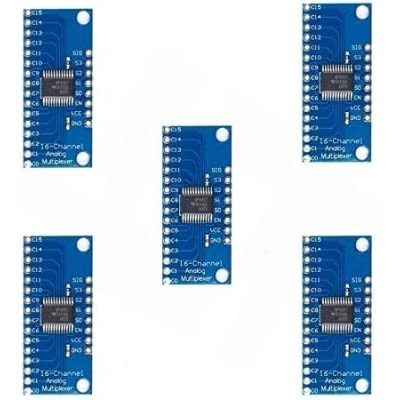

ICQUANZX 5 Pcs 16CH Module Carte Conseil CD74HC4067 CMOS Analogique Multiplexeur Numérique Précis pour Arduino

Il s’agit d’une carte opto-isolée pour le très pratique multiplexeur / démultiplexeur analogique / numérique 16 canaux CD74HC4067. Cette puce est comme un commutateur rotatif - elle achemine en interne la broche commune (COM dans le schéma, SIG sur la carte) vers l’une des 16 broches de canal (CHANxx). Il fonctionne avec des signaux numériques et analogiques (la tension ne peut pas être supérieure à VCC), et les connexions fonctionnent dans les deux sens. Pour le contrôler, connectez 4 sorties numériques aux broches de sélection d'adresse de la puce (S0-S3) et envoyez-lui l'adresse binaire du canal souhaité. Cela vous permet de connecter jusqu'à 16 capteurs à votre système en utilisant seulement 5 broches! Les commutateurs internes sont bidirectionnels, supportent des tensions entre la terre et le VCC, ont une faible résistance "active" et une faible fuite "désactivée". Pour éviter toute diaphonie, effectuez une commutation "break-before-make". La carte détache également la broche «enable» de la puce qui, lorsqu'elle est entraînée haut, déconnectera complètement la broche commune (tous les commutateurs sont «désactivés»). Étant donné que le multiplexeur / multiplexeur fonctionne également avec les signaux numériques, vous pouvez l'utiliser pour diriger les données série de niveau TTL vers ou à partir de plusieurs périphériques. Par exemple, vous pouvez l'utiliser pour connecter les broches TX de 16 périphériques à une des broches RX de votre microcontrôleur. Vous pouvez ensuite sélectionner l’un de ces 16 appareils à écouter. Si vous souhaitez des communications bidirectionnelles, vous pouvez ajouter une deuxième
