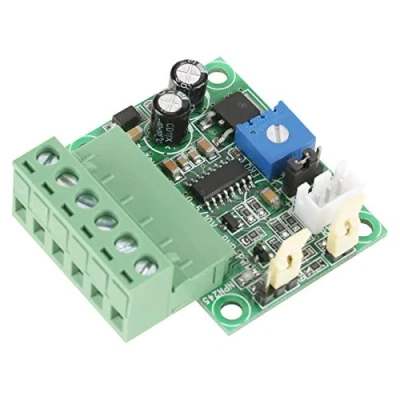

Module de conversion Convertisseur Tension en PWM 0 5V / 10V d'entrée analogique jusqu'à 100% du signal 2KHZ 20KHZ 200mA

GAMME DE FRÉQUENCES DE SIGNAL PWM: Ce module de conversion peut convertir la tension d'entrée analogique 0-5V ou 0-10V en signal 0-100% PWM. La plage de fréquence du signal PWM est 2KHZ-20KHZ, la valeur maximale est 20KHZ, la valeur minimale par défaut est 2KHZ FRÉQUENCE RÉGLABLE 2KHZ-20KHZ: La fréquence du signal de sortie PWM est réglable entre 2KHZ-20KHZ; il y a au total 11 positions, correspondant respectivement à 2KHZ, 4KHZ, 6KHZ, 8KHZ maximum 20KHZ, la fréquence par défaut est 2KHZ. Pour la sortie PNP-PWM, le niveau ne peut être que 5V. Peut uniquement utiliser une connexion à cathode commune et se connecter à la MCU 2 TYPES DE SIGNAL PWM: Il existe deux types de signal PWM, la sortie PNP-PWM et la sortie NPN-PWM: la sortie PNP-PWM que de niveau 5V, la sortie NPN-PWM est de 5V et 24V. La sortie de signal NPN-PWM prend en charge la connexion à cathode commune et la connexion à anode commune, deux niveaux 5V et 24V. Lorsque le niveau de sortie 24V est atteint, il nécessite une alimentation 24V FONCTION PAR DÉFAUT: La fonction par défaut convertit 0-10 V en signal 0-100% PWM 2KHZ; la fréquence de sortie peut être réglée en ajustant le potentiomètre selon les besoins. Le signal et la tension PWM peuvent être un rapport direct (sortie de phase positive) ou un rapport inverse (sortie de phase négative) APPLICATIONS MULTIPLES: Le convertisseur tension PWM est utilisé pour le circuit d'interface de contrôle de vitesse de moteur PWM, la conversion d'interface AD d'instrumentation et d'autres applications nécessitant une conversion de tension en signal PWM ALIMENTATION ET DIMENSIONS: Tension d'alimentation d'entrée de 7-30V avec recommandation de 15-30V DC, courant d'alimentation supérieur à 200mA. Dimensions compactes de 45 × 47 × 18mm permettant une installation facile dans divers systèmes de contrôle
