Waveshare AD/DA Expansion Sheild Board for Adding High Precision Functions to Raspberry Pi Onboard ADS1256 DAC8552 Sensor Interface

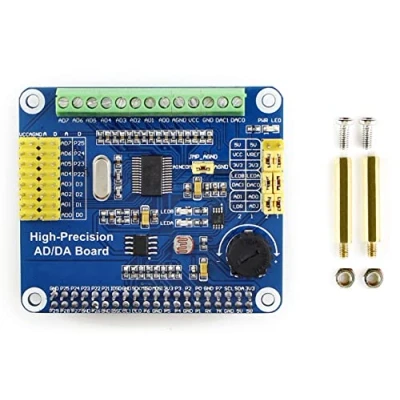

PrésentationL'interface GPIO du Raspberry Pi ne dispose pas de fonctions AD/DA,qui peut poser problème lors du développement avec le Pi. Cependant,ne sera plus un problème. La carte AD/DA haute précision vous permet d'ajouter des fonctions AD/DA haute précision à votre Raspberry Pi.Composants de la carteInterface GPIO Raspberry Pi : pour la connexion au Pi.Entrées/sorties AD/DA : bornes à vis.Entrée AD : connecteurs, la configuration des broches est compatible avec la norme d'interface des capteurs Waveshare, facilitant la connexion de divers modules de capteurs analogiques.Cristal de 7,68M.LM285-2.5 : fournit une tension de référence pour la puce ADC.Phot Résistance.Indicateur de sortie LED.Potentiomètre de 10K.DAC8532 : convertisseur numérique-analogique (DAC) haute précision de 16 bits, 2 canaux.Indicateur d'alimentation.ADS1256 : convertisseur analogique-numérique (ADC) haute précision de 24 bits, 8 canaux (4 canaux d'entrée différentielle).Jumper de test ADC.Jumper de test DAC.Jumper de sélection de l'alimentation.Configu

There's no AD/DA function on the Raspberry Pi GPIO interface, this may trouble you in the Pi development. However, it won't be a problem anymore. The High-Precision AD/DA Board allows you to add high-precision AD/DA functions to the Raspberry Pi. Onboard ADS1256, 8ch 24bit high-precision ADC (4ch differential input), 30ksps sampling rate; Onboard DAC8532, 2ch 16bit high-precision DAC Onboard input interface via pinheaders, for connecting analog signal; the pinout is compatible with Waveshare sensor interface standard, easy to connect various analog sensor modules Onboard input/output interface via screw terminals, for connecting analog/digital signal Features AD/DA detect circuit, easy for signal demonstration
