Alimentation de laboratoire réglable GW Instek GPP 4323 0 32 V 3 A RS 232, USB programmable Nbr. sorties 4 x

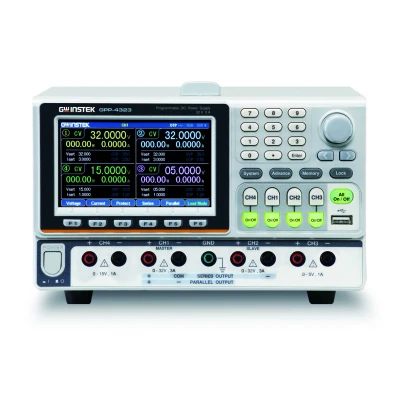

L'alimentation GPP-4323 appartient à la série GPP de GW-Instek et possède 4 canaux. Les deux premiers canaux ont une tension de sortie de 0-32V et un courant de sortie de 0-3A. Le troisième canal a une tension de sortie de 1,8/2,5/3,3/5,0V et un courant de sortie de 1A, et le quatrième canal a une tension de sortie de 0-15V et un courant de sortie de 0-1A. La série GPP de GW-Instek est une série d'alimentations programmables avec une résolution de programme et une résolution de lecture élevées et une faible atténuation. Cela rend les alimentations très précises. Un interrupteur marche-arrêt de sortie indépendant est fourni pour chaque canal. Les modèles à canaux multiples sont dotés d'un circuit interne qui permet de connecter les deux premiers canaux en série ou en parallèle sans qu'il soit nécessaire de recourir à un câblage externe supplémentaire, ce qui permet aux utilisateurs de bénéficier non seulement d'une plus grande commodité dans les procédures d'utilisation, mais aussi d'une sortie plus stable. La série GPP offre une variété de modes d'affichage, y compris des valeurs de réglage à un ou plusieurs canaux, des valeurs de mesure et des affichages de forme d'onde. Il est également possible de définir des conditions pour protéger l'objet sous test. Cela peut se faire au moyen d'alarmes sonores ou en coupant automatiquement l'alimentation du laboratoire à certaines valeurs de réglage. En outre, cette alimentation dispose d'une fonction d'enregistrement de sortie, qui enregistre la tension/le courant dans la mémoire interne, et le résultat peut être stocké dans un fichier .REC ou .CSV. La série GPP dispose également d'une fonction de sortie séquentielle, qui permet aux utilisateurs de définir la forme d'onde de charge séquentielle à tension constante (CV) ou à courant constant (CC). Il existe également 8 formes d'onde intégrées. Charge électronique La série GW Instek GPP- a une fonction de charge qui permet à CH1 et CH2 d'être utilisés comme un circuit d'alimentation et de consommation d'énergie. De cette façon, la puissance d'un objet sous test peut être simultanément délivrée et consommée, répondant par exemple aux exigences de base des tests de charge et de décharge des batteries. CH1 et CH2 peuvent tous deux fournir une sortie d'alimentation de 32V/3A, mais disposent également d'une fonction de charge à tension constante de 32V, à courant constant de 3,2A et à résistance constante de 1kΩ. En outre, les fonctions des deux canaux peuvent être choisies indépendamment, ce qui permet d'utiliser 2 sorties de puissance, 1 sortie de puissance et 1 charge ou 2 charges. Aperçu des modèles Les principales différences entre les modèles de la série GPP sont présentées dans le tableau ci-dessous. Modèle GPP-1326 GPP-2323 GPP-3323 GPP-4323 Canaux CH1 CH1CH2 CH1CH2CH3 CH1CH2CH3CH4 Tension de sortie 0-32V 0-32V0-32V 0-32V0-32V1.8-5V 0-32V0-32V0-5V0-15V Courant de sortie 0-6A 0-3A0-3A 0-3A0-3A5A 0-3A0-3A0-1A0-1A Résolution 1 mV / 0,2 mA 1 mV / 0,1 mA 1 mV / 0,1 mA 1 mV / 0,1 mA Prix {{widget type="productwidget/price" id_path="product/2719"}} {{widget type="productwidget/price" id_path="product/2718"}} {{widget type="productwidget/price" id_path="product/2717"}} {{widget type="productwidget/price" id_path="product/2716"}} Spécifications Charge Puissance totale50 W Entrées2 Plage de tensionCH1 : 1,5 V - 33 V CH2 : 1,5 V - 33 V Plage de courantCH1 : 0 - 3,2 A CH2 : 0 - 3,2 A Plage de résistanceCH1 : 1 Ω - 1 KΩ CH2 : 1 Ω - 1 KΩ Résolution10 mV / 0,1 mA / 1 Ω Ondulation ≤ 350 μVrms / 2mArms Fonction de chargeTension, courant et résistance constants Formes d'onde intégréesSinus, impulsion, rampe, montée en escalier, descente en escalier, montée en escalier, montée exponentielle, descente exponentielle. Interfaces RS-232, USB Affichage Écran LCD TFT de 4,3 pouces Dimensions 213 x 145 x 312 mm Poids ~ 7,5 kg Options LAN Remarque ! Si vous souhaitez commander le GPP-4323 avec une carte LAN, vous pouvez le faire uniquement sur la page produitsuivante . Avec cette option les alimentations de la série GPP- sont étendues avec une connexion LAN. Cette option est installée par le fabricant. {{widget type="productwidget/show" anchor_text="GPP-4323 incl. LAN" span="3" template="elecode/productwidget/show.phtml" id_path="product/4399"}} GPIB Avec cette option, les alimentations de la série GPP sont étendues avec une connexion GPIB. Cette option est installée par le fabricant. {{widget type="productwidget/show" anchor_text="GPIB" span="3" template="elecode/productwidget/show.phtml" id_path="product/2721"}} Accessoires L'alimentation électrique GPP-4323 est livrée avec les accessoires suivants : Cordon d'alimentation Cordons de test Déclaration d'étalonnage traçable Avantages et inconvénientsFonction de charge électroniqueTéléchargementsGPP series brochure / datasheet (1.8 MB)Télécharger GPP series manual (3.63 MB)Télécharger DTC sample (126.04 KB)

Avec la puissance de sortie maximale de 217 W, la série GPP comprend quatre modèles : GPP-1326 (0~32V/0~6A) à une sortie et GPP- 2323 à deux sorties (CH1:0~32V/0~3A,...
