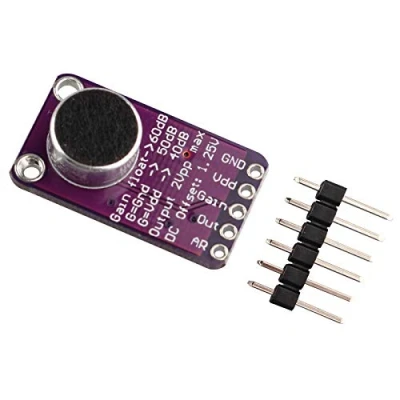

HALJIA MAX9814 Module d'amplificateur de Microphone micro électret contrôle automatique du Gain Compatible avec Arduino CMA 4544PF W

Le MAX9814 est un amplificateur de microphone de haute qualité avec contrôle automatique de gain (AGC) et polarisation de microphone à faible bruit. L'appareil comprend un préamplificateur à faible bruit, un amplificateur à gain variable (VGA), un amplificateur de sortie, un générateur de tension de polarisation de microphone et des circuits de commande AGC. Le préamplificateur à faible bruit a un gain fixe de 12 dB, tandis que le gain VGA s'ajuste automatiquement de 20 dB à 0 dB, en fonction de la tension de sortie et du seuil AGC. L'amplificateur de sortie offre des gains sélectionnables de 8 dB, 18 dB et 28 dB. Sans compression, la cascade des amplificateurs se traduit par un gain global de 40 dB, 50 dB ou 60 dB. Une entrée numérique à trois niveaux programme le gain de l'amplificateur de sortie. Un diviseur résistif externe contrôle le seuil AGC et un seul condensateur programme les temps d'attaque / de relâchement. Une entrée numérique à trois niveaux programme le rapport entre l'attaque et le temps de relâchement. Le temps de maintien de l'AGC est fixé à 30 ms. Le générateur de tension de polarisation de microphone à faible bruit peut polariser la plupart des microphones à électret. Le MAX9814 est disponible dans le boîtier TDFN 14 broches peu encombrant. Cet appareil est spécifié sur la plage de température étendue de -40 ° C à + 85 ° C. MAX9814: Schéma fonctionnel simplifié; MAX9814: Schéma fonctionnel simplifié Agrandir +.
