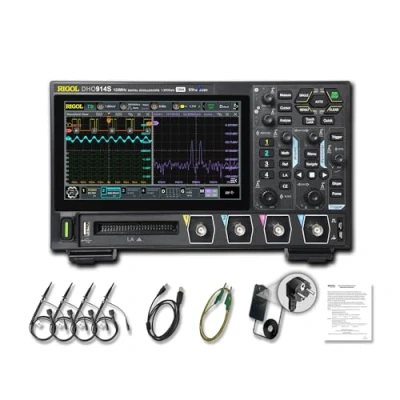

RIGOL DHO914S Oscilloscope numérique portable, 125 MHz, 12bit,4 canaux analogiques, 16 numériques,prend en charge l'analyse du diagramme de Bode, générateur signal intégré 25 MHz.

Le DHO914S de Rigol est un oscilloscope avec 4 canaux et la version avec 125 MHz de la série DHO900. Le DHO914S est doté d'une résolution de 12 bits pour réduire l'incertitude de quantification et améliorer ainsi la fidélité du signal et les capacités d'analyse. L'analyse des 16 canaux numériques est possible grâce à l'analyseur logique et à la sonde logique optionnelle, qui figurent dans le tableau des options ci-dessous. En outre, les oscilloscopes de cette série sont dotés d'un écran tactile phosphorescent de 7 pouces avec une résolution de 1 024 x 600 pixels et un taux de capture élevé de 1 000 000 de formes d'onde par seconde. Cet oscilloscope offre également une précision de gain de 1 % en courant continu ainsi qu'une fréquence d'échantillonnage de 1,25 GSa/s. En outre, de multiples options d'interface sont incluses, puisqu'il y a un hôte/dispositif USB en plus : LAN, HDMI, succès/échec et sortie déclencheur. Un grand nombre de cadres avec des données peuvent être stockés pour une analyse approfondie. De plus, les oscilloscopes de la série DHO900 ont un bruit de fond ultra bas, ce qui rend possible les mesures sur de très petits signaux et donne des signaux plus propres. Les modèles -S de la série 900 comprennent un générateur de fonction arbitraire et disposent d'une analyse de la courbe de bode permettant l'analyse de la réponse de la boucle, des histogrammes, de l'analyse des signaux numériques, etc. Les oscilloscopes de la série DHO900 sont alimentés via leur port USB-C, ce qui entraîne de multiples avantages par rapport aux modes d'alimentation plus traditionnels. Une source d'alimentation portable peut être utilisée pour alimenter l'oscilloscope, ce qui permet d'utiliser l'oscilloscope n'importe où. Le poids est également plus faible et la taille est plus compacte grâce à la suppression de l'alimentation électrique interne. Les points de fixation standard pour moniteur permettent d'installer cet oscilloscope sur un moniteur standard, ce qui permet d'économiser de l'espace sur le bureau et de bénéficier d'une plus grande liberté de mouvement. Aperçu du modèle Modèle DHO914{{widget type="productwidget/stock" template="elecode/productwidget/stock.phtml" id_path="product/6736"}} DHO914S{{widget type="productwidget/stock" template="elecode/productwidget/stock.phtml" id_path="product/6737"}} DHO924{{widget type="productwidget/stock" template="elecode/productwidget/stock.phtml" id_path="product/6738"}} DHO924S{{widget type="productwidget/stock" template="elecode/productwidget/stock.phtml" id_path="product/6739"}} Bande passante 125 MHz 125 MHz 250 MHz 250 MHz Générateur de fonction arbitraire Non Oui Non Oui Prix {{widget type="productwidget/price" id_path="product/6736"}} {{widget type="productwidget/price" id_path="product/6737"}} {{widget type="productwidget/price" id_path="product/6738"}} {{widget type="productwidget/price" id_path="product/6739"}} Comparaison des séries DHO800 et DHO900 Modèle Série DHO800 de Rigol Série DHO900 de Rigol Bande passante 70/100 MHz 125/250 MHz Canaux 2 ou 4 canaux 4 canaux analogiques + 16 canaux numériques Profondeur de mémoire 25 Mpts (canal simple) 50 Mpts (canal simple) Temps de montée ≤5 ns / ≤3,5 ns ≤2,8 ns / ≤1,4 ns Échelle verticale 500 µV/div - 10 V/div 200 µV/div - 10 V/div Échelle horizontale 5 ns/div - 500 s/div 2 ns/div - 500 s/div Générateur de fonction arbitraire Non Oui pour les modèles -S Analyseur logique Non Oui Spécifications Canaux4 canaux analogiques + 16 canaux numériques Fréquence d'échantillonnage1,25 GSa/s (divisé par le nombre de canaux actifs) Taux de capture de la forme d'onde1 000 000 wfms/s Résolution verticale12 bits Mémoire interne8 GB InterfacesLAN, HDMI, hôte USB, dispositif USB, HDMI, succès/échec, sortie déclencheur Options de décodageI2C, SPI, UART/RS232, CAN ÉcranÉcran multi-touch de 7" (1 024 x 600) Puissance de sortie nécessaire12 V, 4 A, 48 W Norme de puissancePD2.0 / PD3.0 Taux de réduction du bruit Eleshop{{widget type="blog/widget_link" post_id="114" anchor_text=" "}} Dimensions265,35 x 161,75 x 77,38 mm Poids1,78 kg Options Sonde logique (PLA2216) Cette sonde élargit l’oscilloscope avec 16 canaux numériques. Cette sonde est spécialement conçue pour la série DHO900. {{widget type="productwidget/show" anchor_text="PLA2216" span="3" template="elecode/productwidget/show.phtml" id_path="product/2570"}} Accessoires Le Rigol DHO914S est livré avec les accessoires suivants : x4 sondes Câble d'alimentation Câble de mise à la terre à fiche banane Avantages et inconvénientsLe port USB-C permet une alimentation portableRésolution de 12 bitsSortie HDMIPoids légerAnalyseur logiqueLes boutons sont trop proches les uns des autres en raison du faible encombrementTéléchargementsDHO900 series user manual (6.49 MB)Télécharger DHO900_DataSheet_EN (6.36 MB)Télécharger

【125 MHz, 1,25 GSa/s de fréquence d'échantillonnage】L'oscilloscope offre une bande passante de 125 MHz, une fréquence d'échantillonnage de 1,25 GSa/s et une profondeur de mémoire de 50 Mpts en standard, permettant ainsi de capturer entièrement les signaux haute fréquence et d'analyser avec précision les formes d'onde complexes 【Appareil de mesure multifonctionnel】Cet appareil de mesure dispose d'un générateur de signal monocanal de 25 MHz, de 16 canaux numériques, d'un multimètre numérique à 3 chiffres, d'un compteur de fréquence et prend en charge le décodage de protocole pour RS232/UART, I²C, SPI, CAN, LIN. De plus, il offre une analyse FFT et des fonctions de mesure automatiques, ce qui augmente considérablement l'efficacité des tests Écran tactile ultra-clair et design compact : équipé d'un écran tactile HD de 7 pouces, d'une alimentation de Type-C et de la possibilité d'être alimenté par une batterie externe, cet oscilloscope de laboratoire est idéal pour des mesures de terrain rapides et flexibles 【Contrôle à distance et support de développement】Avec des interfaces USB, LAN et HDMI ainsi qu'un système d'exploitation Android, l'oscilloscope permet un contrôle à distance via PC, supporte le développement en deux étapes, est compatible SCPI et peut être facilement intégré dans LabVIEW, Visual Basic et Visual C++ 【Possibilités d'utilisation polyvalentes et garantie de service】Les oscilloscopes portables de la série Rigol DHO900 offrent un support technique 24/7 et une garantie de 3 ans. Ils conviennent parfaitement aux tests sur le terrain, à la recherche de défauts, au développement de circuits, à la conception de systèmes embarqués et aux applications de laboratoire, en fournissant des solutions de mesure mobiles et de haute précision
