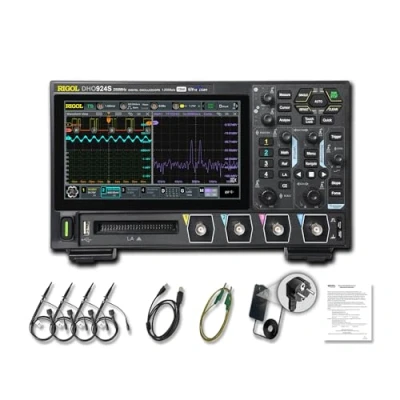

RIGOL DHO924S Oscilloscope numérique portable, 250 MHz, 12bit,4 canaux analogiques, 16 numériques,prend en charge l'analyse du diagramme de Bode, générateur signal intégré 25 MHz.

Le Rigol DHO924S est un oscilloscope numérique à 4 canaux analogiques avec une bande passante de 250 MHz et une résolution de 12 bits, conçu pour offrir une fidélité accrue et une analyse précise des signaux. Il dispose d’un taux d’échantillonnage de 1,25 GSa/s (divisé par le nombre de canaux actifs) et d’une capacité de stockage mémoire de 50 Mpts par canal, permettant d’analyser des formes d’onde évolutives et des lots de données importants. L’écran tactile multipoint de 7 pouces (1024 x 600) offre une manipulation intuitive et une vue claire des mesures. Le poids et la taille réduits, associés à une alimentation par USB-C, facilitent l’utilisation portable et le montage sur un poste de travail, tandis que des options comme l’analyseur logique et la sonde logique permettent l’extension vers 16 canaux numériques. Des interfaces variées (USB, LAN, HDMI, Pass/Fail et Trigger out) et la possibilité de stocker de nombreuses trames pour des analyses ultérieures complètent ce dispositif destiné aux environnements de laboratoire et sur site.

Caractéristiques

• 4 canaux analogiques + 16 canaux numériques
• Résolution 12 bits et faible bruit
• Bande passante 250 MHz, échantillonnage 1,25 GSa/s
• Écran tactile 7 pouces 1024x600
• Profondeur mémoire 50 Mpts (canal unique)
• Interfaces USB, LAN, HDMI, Pass/Fail, Trigger out

Spécifications techniques

• Générateur de fonctions arbitres intégré (-S)
• Taux d’échantillonnage effectif: 1,25 GSa/s (activés)
• Taux de capture: 1 000 000 wfms/s
• Alimentation via USB-C et possibilité d’alimentation portable
• Poids: 1,78 kg; Dimensions: 265,35 × 161,75 × 77,38 mm
• Son déverrouillage optionnel: sonde logique PLA2216 pour 16 canaux numériques
