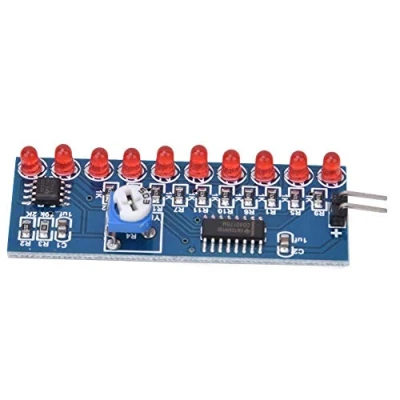

2pcs Module de Lumière LED Circulation l'Eau NE555 + CD4017 Chaser Courante

【】 Principalement composé d' circuit de génération d'horloge et d' circuit de compteur décimal composé d' composant électronique de haute qualité, a une longue durée de vie 【Vitesse réglable】 Réglez le R4 pour régler la vitesse de flux de la lumière LED. 【10 LED】 Dix LED sont connectées aux 10 sorties du CD4017.Lorsque les 10 sorties du CD4017 génèrent alternativement niveau haut sous l'action du d'horloge, les diodes D1 à D10 sont éclairées de manière séquentielle pour former effet eau-lumière. 【Noyau NE555】 Le multivibrateur auto-excité avec le NE555 en tant que noyau alimente le condensateur C1 par le biais de R2, R3, R4.Lorsque C1 commence à , les 2 broches du NE555 sont toujours au niveau bas, de sorte que la sortie 3 est au niveau haut.Lorsque l'alimentation est chargée aux 2/3 de la tension d'alimentation via R2, R3 et R4, le niveau de la broche de sortie 3 passe de haut en bas et le tube à décharge interne NE555 est activé. 【Principe de fonctionnement】 Le temps de est: 0,695 (R2 + R3 + R4) C1, le temps de décharge est: 0,695 (R4 + R3) C1, le R4 peut être réglé pour contrôler la fréquence de sortie de l'oscillateur et l'oscillation de l'horlogele de NE555 est ajouté en permanence à la 14ème broche de CD4017.
